Unik renovering och modernisering av Untra kraftverk
Renovering av Untra kraftverk för att bevara kulturarvet
Untra kraftverk är en vattenkraftanläggning som togs i drift år 1918. Det är en industrihistoriskt betydelsefull byggnad med sina originalmaskiner och vackra arkitektoniska detaljer. Kraftstationen behöver förnyas, förstärkas och förses med utrymmen som är bättre anpassade till dagens krav gällande både elproduktion och säker arbetsmiljö. De nya turbinerna, och framförallt de nya generatorerna kommer att bli betydligt tyngre vilket leder till att stationens gamla struktur utsätts för betydligt större påfrestningar. Det kräver förstärkning, ombyggnad och förbättring av delar av befintliga konstruktioners betong och förnyelse av många hydromekaniska stålkonstruktioner.
Utmaningen är att bygga in en modern kraftstation i den befintliga byggnaden, så att dess autentiska värde inte försämras. För att i möjligaste mån bevara den ursprungliga tegelbyggnaden, och inte dölja de gamla byggnadernas fasader, ska den nya överbyggnaden byggas av isolerglas. De befintliga delar som inte byggs om ska återställas till sitt ursprungliga arkitektoniska skick.
Unik renovering och modernisering av Untra kraftverk
Sweco har fått i uppdrag att projektera och leverera bygghandlingar till projektet, förstärkning av konstruktioner och bevarande av kraftverkets kulturella värde.

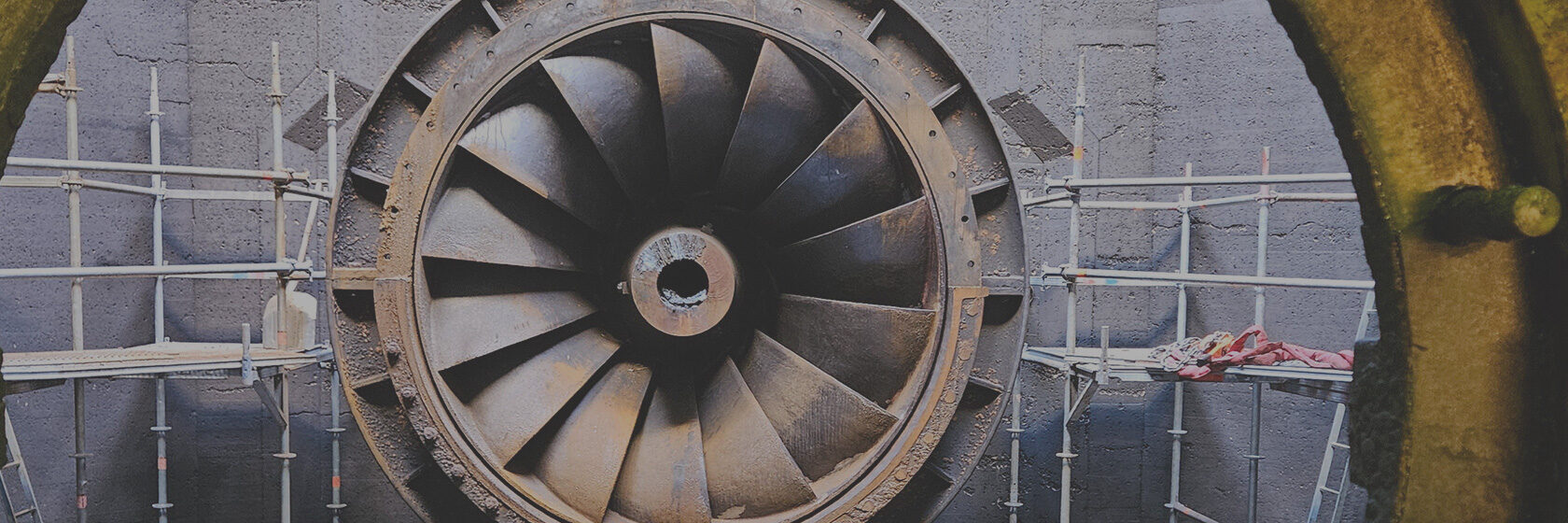

De tre ursprungliga turbinerna har varit i drift sedan första världskriget och har nu nått sin tekniska livslängd. I moderniseringen av Untra kraftverk ersätts de tre aggregaten med nya Kaplanturbiner med vertikala axlar. Sweco har utarbetat ett förslag för hur dessa nya aggregat ska integreras i den befintliga byggnaden, vilket inkluderar en ny turbinvåning, generatorvåning och maskinsalsvåning som byggs in inuti de gamla turbinernas intagssumpar.
Det unika med projektet är att inga nya byggnader får uppföras; renoveringen måste ske inom de befintliga anläggningarna. Det enda nya som kommer att bli synligt utvändigt är en maskinsalsöverbyggnad i glas på uppströmssidan och en brobana nedströms den gamla maskinsalen.
3D-modell kompletterar ritningar från 1918
Eftersom kraftverket byggdes på 1910-talet finns det inte många uppdaterade ritningar, utan man har oftast bara tillgång till en del av de gamla handritade byggritningarna. För att komplettera de gamla ritningarna, och skapa en helhetsbild av hur kraftverket ser ut har Untra kraftverk laserskannats för att sedan skapas i en 3D-modell.
All projektering sker i 3D och alla modeller delas med entreprenörer och Fortum under byggets framskridande. Detaljprojektering sker parallellt med att bygget pågår.

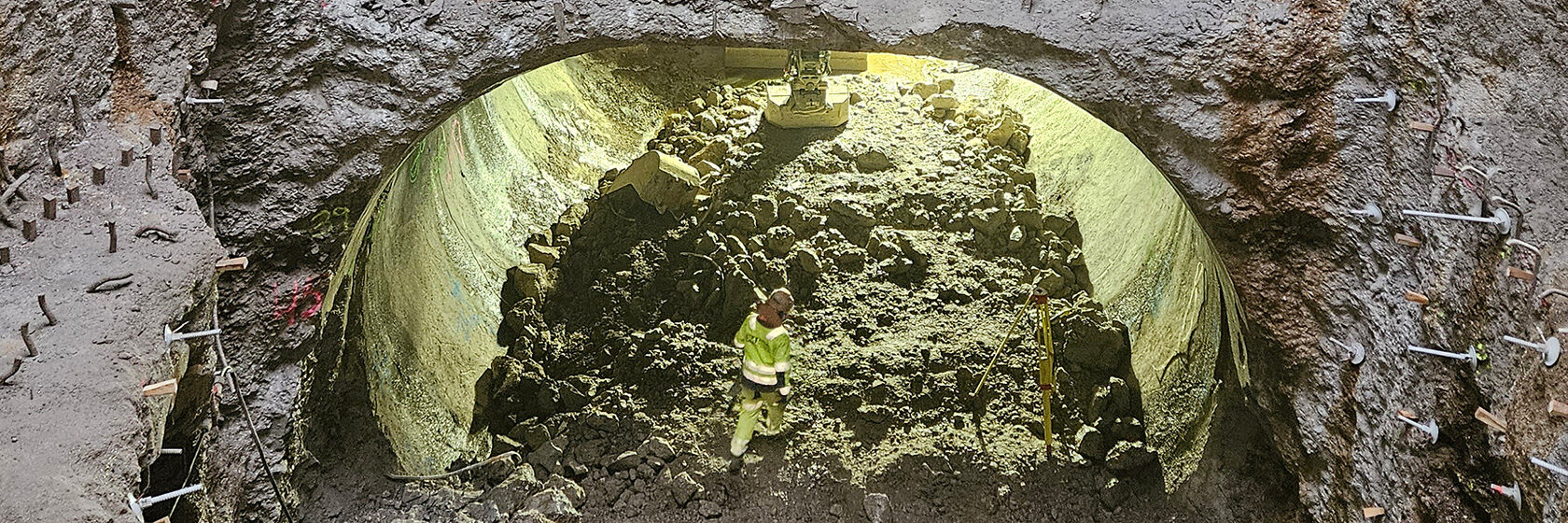

Utrivning av gamla konstruktioner
Byggentreprenören Skanska började bygga under januari 2024. De första åtgärderna är utrivning av gamla konstruktioner som antingen är uttjänta, inte längre behövs, är i vägen för nya turbiner och generatorer eller rentav är för svaga då den gamla betongen ofta är av sämre kvalitet än vad som krävs av dagens regelverk.
– Det pågår ett nära och givande samarbete med byggentreprenören Skanska och dagligen hanteras nya frågor från byggarbetsplatsen. Sweco har dessutom förmånen att få hjälpa till kontinuerligt då vi har en kollega som arbetar heltid på byggarbetsplatsen för att på så vis snabbt kunna bistå kraftverksägaren Fortum och byggentreprenören Skanska när frågor uppkommer, säger Gustav Skans, uppdragsledare på Sweco
Untra kraftverk ska vara renoverat senast 2030.
Visste du att…
- Untra kraftverk började byggas redan 1911 och ansågs då vara Europas största byggprojekt. Projektet råkade dock ut för många utmaningar: Primusstrejken 1913–1918, första världskriget, och den stora vårfloden 1916.
- I december 1918 blev kraftverket färdigt och kunde kopplas in på elnätet för att leverera ström till Stockholm.
- ”Untra kraftverk ska stå för Stockholms elförsörjning i all framtid”, sades det när Untra togs i drift. På den tiden använde man sällan eller aldrig ens glödlampor i hemmen.
