Skyfallshantering integrerad i historisk stadsmiljö
På Östermalm i Stockholm har Sweco gestaltat och projekterat ett nytt litet torg med integrerad skyfallshantering. Genom underjordiska magasin, växtbäddar och genomtänkta dagvattenlösningar kan platsen fördröja upp till 150 000 liter vatten.
Samtidigt har platsen vid korsningen Östermalmsgatan och Birger Jarlsgatan fått en ny gestaltning som samspelar med den kulturhistoriskt värdefulla stadsdelen Lärkstaden.
-
Det här är ett fint exempel på vad som är möjligt när landskapsarkitektur och teknik utvecklas tillsammans från början.
– Staffan Sundström, uppdragsansvarig och landskapsarkitekt LAR/MSA, Sweco
Klimatanpassning som en del av stadens utveckling
Liksom många andra städer står Stockholm inför ett förändrat klimat med ökade risker för kraftiga regn och översvämningar. I en risk- och sårbarhetsanalys som Sweco tog fram 2018 på uppdrag av Stockholms stad, identifierades områden där skyfall kan få stora konsekvenser för både människor, byggnader och samhällsviktig verksamhet. Därefter togs en åtgärdsplan fram, där sex platser på Östermalm pekades ut som möjliga pilotprojekt för förbättrad skyfallshantering.
Östermalmsgatan valdes ut som den första platsen att åtgärda. Genom att fördröja vatten högt upp i avrinningsområdet minskas belastningen på områden längre ned i systemet, vilket i sin tur minskar risken för skador på byggnader och infrastruktur vid kraftiga regn.
Projektet i siffror
liter regnvatten kan fördröjas
nya träd har planterats
olika brunnar har använts
Skyfallshantering under mark och i växtbäddar
En central utmaning i projektet var att skapa stor fördröjningskapacitet på en begränsad yta i en redan tättbebyggd stadsmiljö. Platsen ligger dessutom i ett område med ytligt grundvatten och befintliga ledningar som inte fick påverkas.

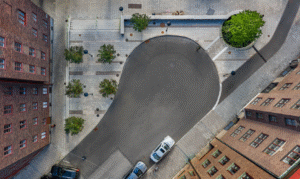

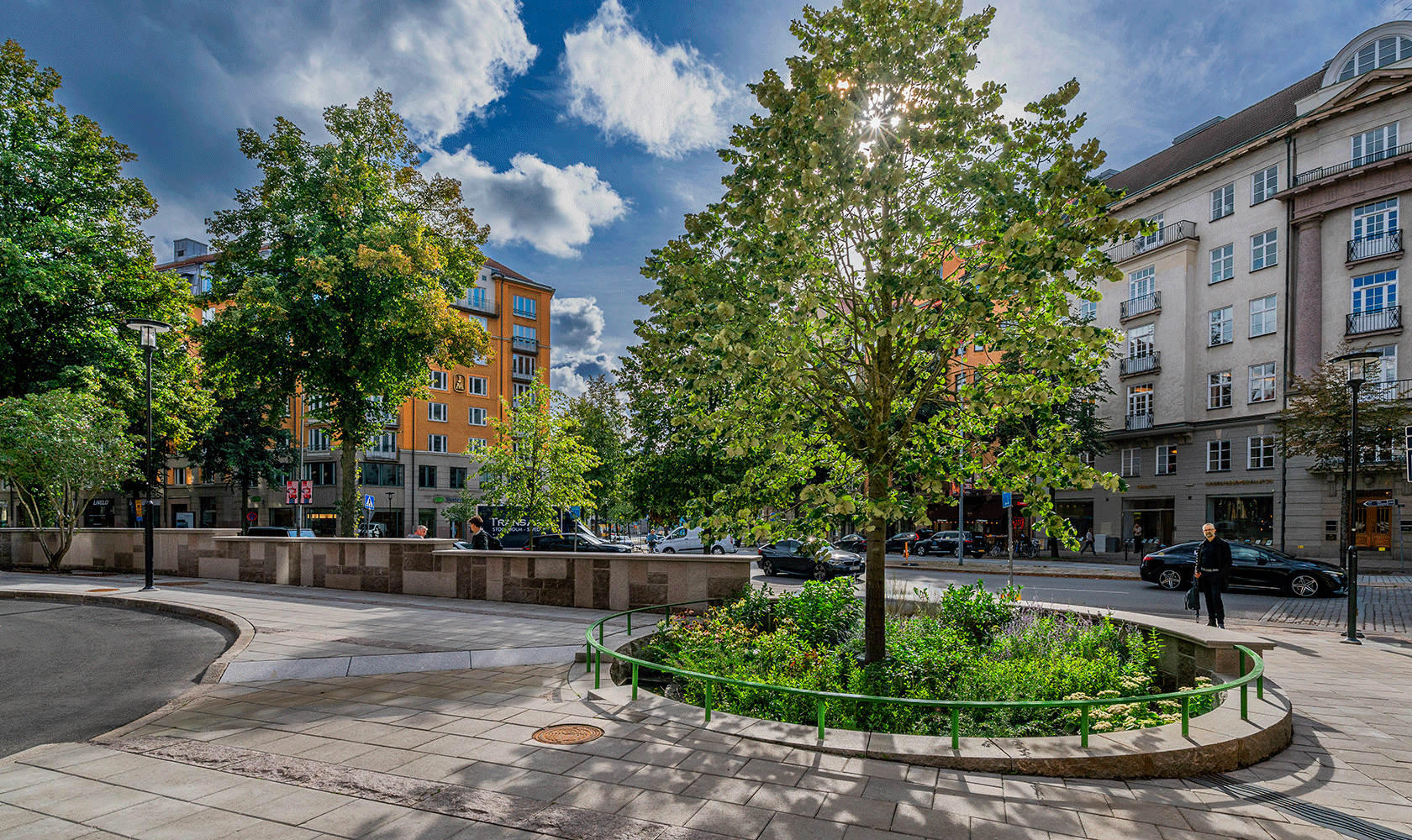

Lösningen blev två nyanlagda växtbäddar. Den ena är en omfattande skelettjord i torgets centrala del och den andra är en öppen regnbädd i torgets västra hörn. Växtbäddarna är en förutsättning för de grönskande inslagen och är också en del av anläggningens system för att ta hand om dagvatten och skyfall.
Skelettjorden i torgytan får vatten från fyra dagvattenbrunnar längs vändplanens södra sida. Brunnarna är kopplade till kassettmagasin under mark. När det regnar leds vattnet först ned i magasinen, där det tillfälligt kan lagras. Därefter infiltrerar vattnet ut i växtbädden och tas upp av trädens rötter eller fördröjs innan det leds vidare till det allmänna dagvattensystemet.

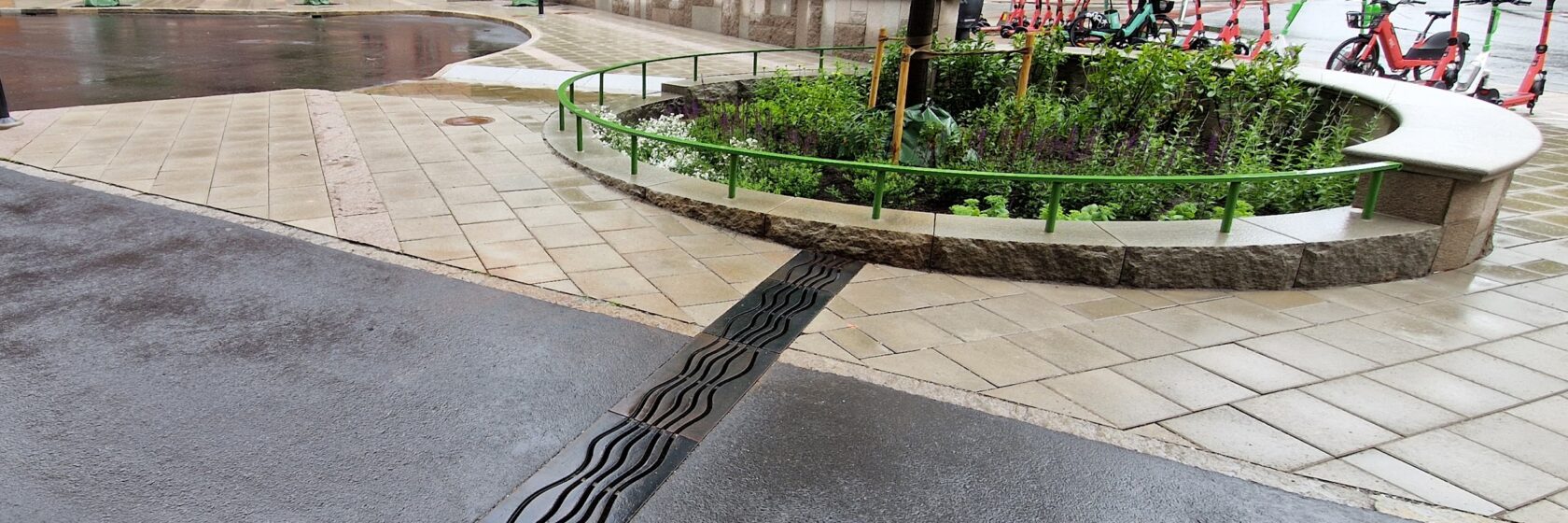

Den öppna regnbädden i torgets västra hörn tar emot vatten ytligt. En bred ränndal leder vatten från vändplanens lågpunkt till bädden, och ytterligare vatten kommer från en dagvattenränna i cykelbanan. Vid inloppen finns sandfång som fångar upp grus och annat material. Vid mindre regn kan vattnet infiltrera genom sandfången. När det regnar kraftigare rinner vattnet över till växtbädden, där det fördröjs.
De två växtbäddarna är också sammankopplade med en ledning. Om regnbädden blir full leds överskottsvattnet vidare till det underjordiska magasinet. Vid mycket stora flöden leds vattnet slutligen vidare till dagvattenledningen. På så sätt kombineras öppna och dolda lösningar för att skapa en så stor fördröjningsvolym som möjligt. Totalt kan anläggningen fördröja cirka 150 000 liter dagvatten.
-
Östermalmsgatan är ett spännande pilotprojekt där vi får testa nya lösningar för hur skyfall kan tas om hand i en tät stadsmiljö. Projektet har gett oss möjlighet att testa nya sätt att bygga och hantera skyfall, samtidigt som vi skapat en mer attraktiv, trivsam och levande plats i staden.
– Kristina Olsson, projektledare Trafikkontoret Stockholms stad
Landskapsarkitektur som förenar funktion och gestaltning
Projektet visar hur landskapsarkitektur kan bidra till både teknisk klimatanpassning och en mer attraktiv stadsmiljö. Den nya platsen har utformats med hänsyn till Lärkstadens unika arkitektur och kulturhistoriska värden, och har utvecklats i dialog med Trafikkontoret, Stadsmuseet och Skönhetsrådet.

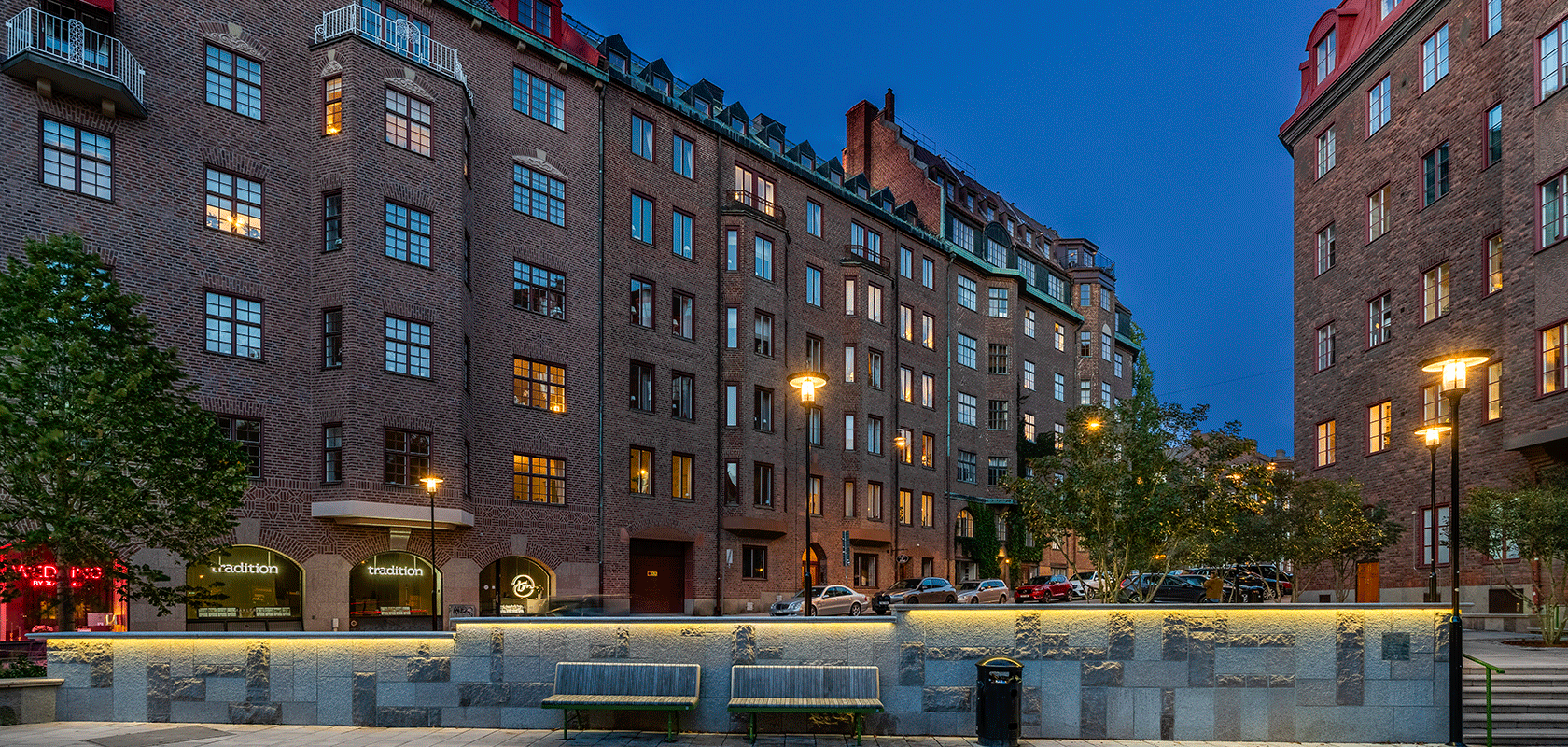

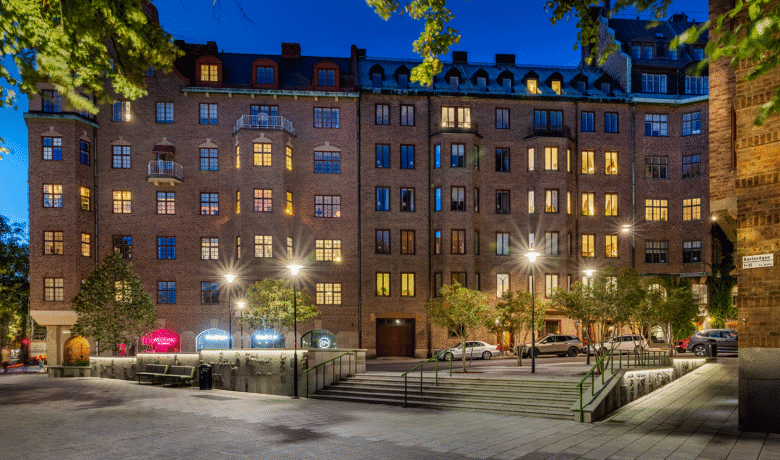

En ny mur skapar en nivåskillnad mellan Birger Jarlsgatan och ramar in den nya torgytan. Den upphöjda marken ger samtidigt utrymme för det underjordiska magasinet. Muren kläs med två olika granitsorter och bearbetningar, vilka knyter an till variationen i de omgivande byggnadernas socklar.
På platsen finns också nya träd, planteringar, specialritade planteringsräcken och handledare samt sittmöbler. Den gröna kulören på räckena knyter an till platsens blågröna funktion och till de ärggröna taken i området.
En blågrön plats med flera funktioner
Utöver att hantera dagvatten och skyfall bidrar platsen med nya ekologiska och sociala värden. Grönskan ger skugga, bidrar till att sänka temperaturen och kan på sikt stärka den biologiska mångfalden i staden.
Som en del av projektet har en särskild betäckning för dagvattenrännorna tagits fram. Betäckningen har fått en unik utformning och är även tänkt att användas på andra av Stockholms stads framtida skyfallsplatser. På så sätt blir den tekniska infrastrukturen en synlig del av stadsmiljön och kan bidra till att uppmärksamma hur staden arbetar med vatten och klimatanpassning.
Genom att kombinera landskapsarkitektur med specialistkompetens inom dagvatten- och skyfallshantering har en tekniskt avancerad lösning kunnat integreras på ett fint sätt i den befintliga stadsmiljön.
Visste du att…
- Det finns många olika typer av dagvattenlösningar, till exempel regnbäddar, skelettjordar, dammar, svackdiken och gröna tak?
- Dagvatten inte bara är ett problem, utan också en resurs? Med rätt lösningar kan regnvatten bidra till mer grönska, samtidigt som det renas och fördröjs innan det når sjöar och vattendrag.
- Stockholms stad har en åtgärdsnivå som innebär att dagvatten vid ny- och större ombyggnation ska fördröjas och renas i hållbara dagvattensystem
