Jarlaplan: Stockholms första dagvatten- och skyfallspark
Stockholm stad stärker klimatberedskapen med skyfallspark – den första i sitt slag
Kraftiga regn blir allt vanligare och våra städer behöver rustas för att klara framtidens klimat. Som en del i Stockholm stads pilotprojekt för så kallade mångfunktionella lösningar för klimatanpassning, har Sweco tagit fram lösningar för att hantera dagvatten och skyfall på ett nytt sätt.
Ny park på Jarlaplan – Sweco förhindrar översvämning och skapar yta för rekreation
Det finns idag en stor risk för översvämning längs Birger Jarlsgatan, vid Norrmalmstorg och i Berzelii park. För att minska sårbarheten och öka beredskapen mot översvämningar har Stockholms stad i samarbete med Sweco anlagt stadens första dagvatten- och skyfallspark.
Jarlaplan var tidigare en plan park invid ett stråk där stora mängder regnvatten rann förbi vid kraftiga regn. Nu är det istället en nedsänkt park dit dagvatten och skyfall leds. Vid normal väderlek är parken en resurs för rekreation och trivsel och vid kraftigt regn växlar den funktion och blir ett tillfälligt vattenmagasin som avlastar ledningsnätet och hindrar översvämning i området.
Vill du också ha hjälp?

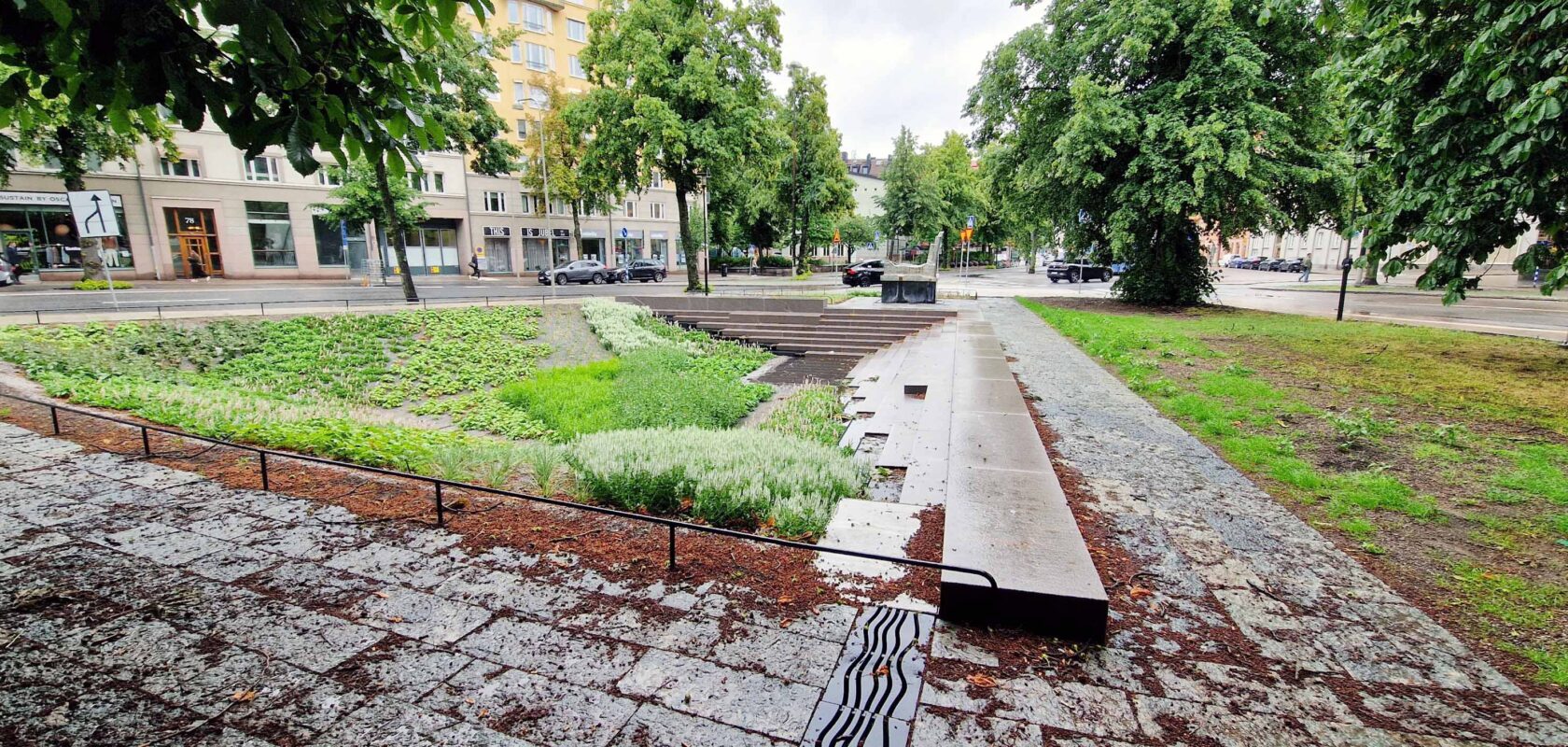

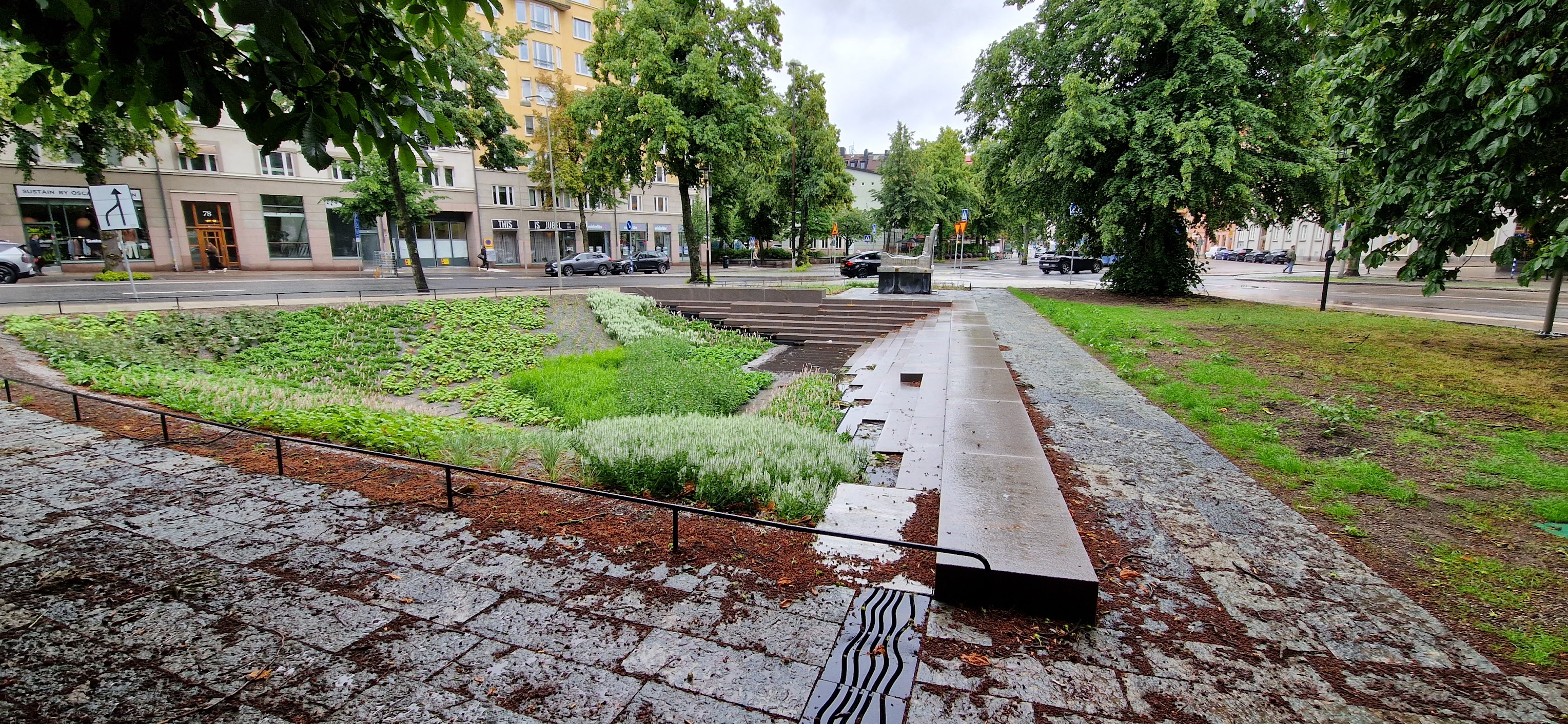

Utformning av Stockholms första dagvatten- och skyfallspark

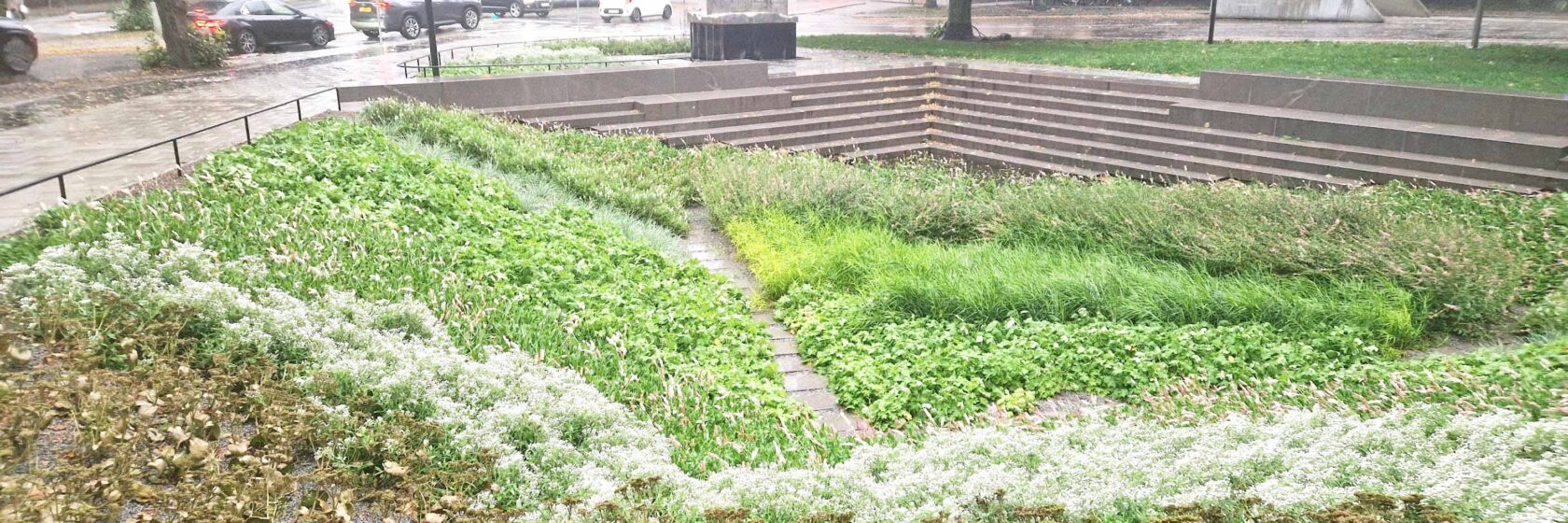

Den nylagda parken på Jarlaplan är cirka 14×10 meter. Den är rik på blommor och annan växtlighet, har bänkar samt en trappa på den västra sidan. Natursten har använts för markbeläggning och sittgradänger. För att minska risken för översvämning i området fick parken en nedsänkning med planteringar som suger upp, renar och magasinerar upp till 120 000 liter regnvatten. Vattnet samlas och fördröjs i magasinet och rinner sedan långsamt ut.
Främjande av biologisk mångfald
Planeringarna i parken är vädertåliga, de klarar både torka och stora regnmängder och är valda med omsorg. Växterna främjar biologisk mångfald och utgör habitat för fåglar, insekter och pollinatörer, men suger även upp vatten och fördröjer det. Träden som tidigare fanns i området har bevarats och ramar in parken på ett naturligt sätt.
Kommunicerande kärl en kapacitetshöjande teknisk lösning i skyfallsparken
För att kunna leda bort stora mängder dagvatten etablerades utöver ledningar också ytlig avledning i form av kommunicerande kärl och egendesignade rännor med skyfallsmönster.
I videon ser vi hur dagvatten rinner in från rännorna till trappstegen och samlas nere i parkens lågpunkt. Där sker infiltration och rening samt en fördröjning av vattnet i marklagren som består av biokolsmakadam och rotväv.
Tekniska lösningar i Jarlaplans dagvatten- och skyfallspark
Nya dagvattenledningar
Vid skyfall är ledningsnätet i städer ofta underdimensionerat för de stora flödena vilket kan få konsekvenser för exempelvis kritisk infrastruktur. I området kring Jarlaplan har två nya dagvattenledningar anlagts och kopplats till det befintliga ledningsnätet för att för att ta hand om regnvatten, reglera vattenflöden och minska risken för översvämning.
Ytlig avledning av vatten för extra kapacitet
Ytlig avledning i form av exempelvis kanaler, rännor och intag används när brunnar och ledningar inte räcker till.
För att kunna ta hand om dag- och skyfallsvatten från gatan, i det här fallet Birger Jarlsgatan och leda det vidare till skyfallsparken på Jarlaplan där vattnet magasineras, behövde vi passera både en gång- och cykelyta som ligger emellan. Detta är en vanlig utmaning i städer.
Lösningen blev så kallade kommunicerande kärl och en ränna med skyfallsmönster som tillsammans leder dagvattnet ovan mark. Samtidigt som de kommunicerande kärlen och rännan pedagogiskt visar vattnets väg för medborgarna, ökar det kapaciteten jämfört om vattnet bara letts genom ledningar.
Sweco har utvecklat en ränna med skyfallsmönster för att ytligt leda bort regnvatten
För att ytligt kunna avleda dagvatten även vid skyfall, samt för att vattnet ska kunna passera cykelbanor och gångstråk, tog vi fram en flexibel ränna. Rännan har stor potential att kunna användas i städer där regnbäddar ofta placeras en bit från gatan. Närmast gatan finns ofta avstigningszoner eller cykelbanor.

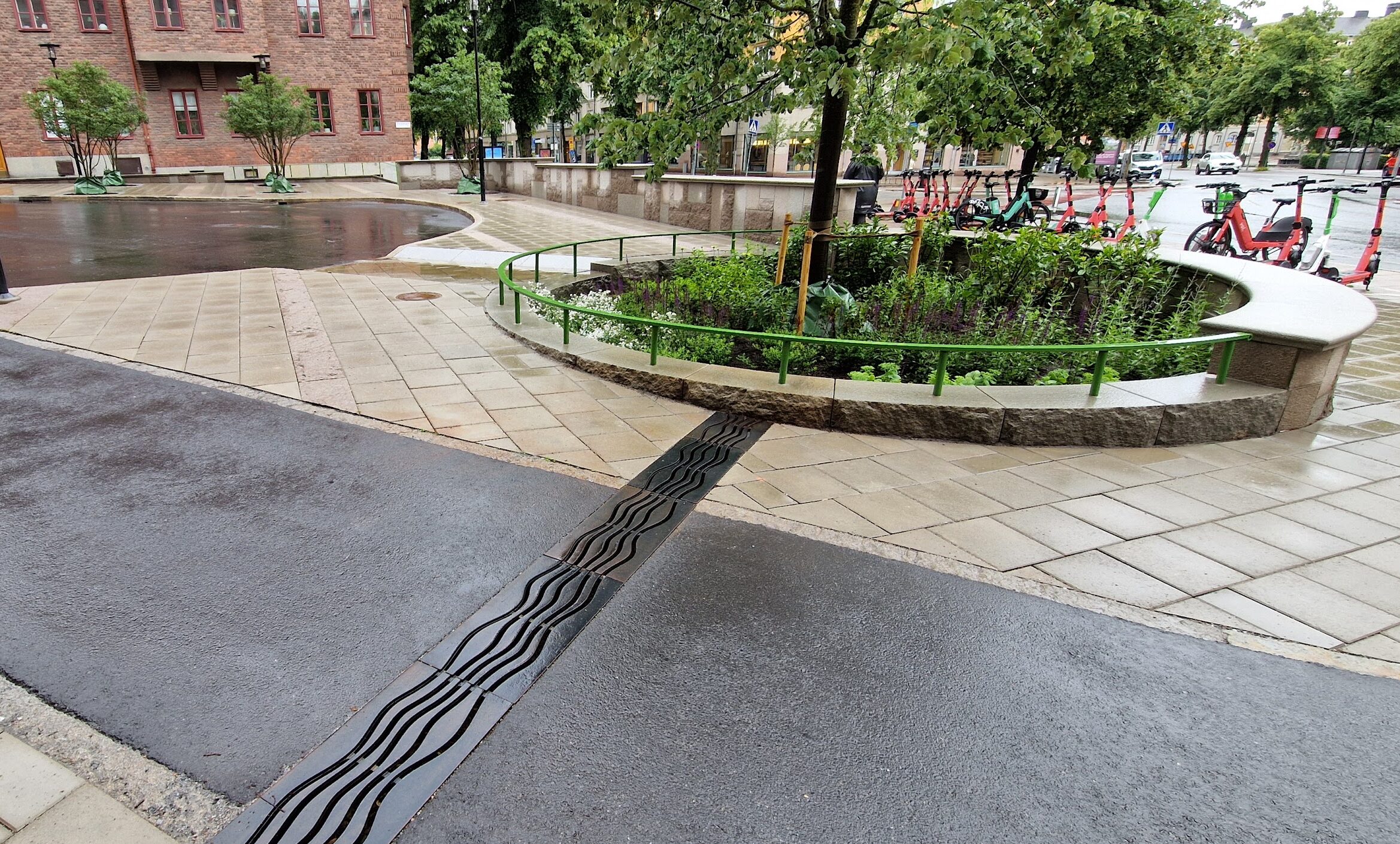

På bilden ser vi rännan som Sweco utvecklat tillsammans med Pekuma samt Stockholms skyfallsmönster som Sweco har tagit fram.
Bilden är från torget vid Östermalmsgatan och utgör det andra pilotprojektet för mångfunktionella lösningar för klimatanpassningar som Sweco genomfört för Stockholm stad. Torget har fått en rejäl rejäl uppfräschning och kan nu fördröja 120 000 liter dagvatten.
Förstärkning av mark och undersökning av föroreningar
Eftersom området kring Jarlaplan tidigare var träskmark med lösa jordlager, har marken undersökts och förstärkts vid behov för att säkerställa stabilitet. I samband med arbetet har också prover tagits för att bedöma eventuella föroreningar i marken.
Skyfallskartering – en nyckel till att förstå risker och vidta rätt åtgärder
För att städer, kommuner eller fastighetsägare ska kunna förbereda sig på konsekvenserna av mycket regn på kort tid och vidta rätt åtgärder, kan de med fördel genomföra en skyfallskartering, som via datamodellering visar hur vatten rör sig och ansamlas och var det finns risker för översvämning.
Behöver du hjälp att förutse översvämningsrisk?
Sweco har 200 konsulter som arbetar med dagvatten som en resurs i samhället
Dagvatten är vatten som tillfälligt samlas på marken, till exempel regn- eller smältvatten från gator och tak. Om det inte tas om hand på rätt sätt kan dagvatten orsaka översvämningar och sprida föroreningar från staden, men om det hanteras på ett smart sätt kan dagvatten istället bli en tillgång och användas som en resurs i planeringen av attraktiva städer, boendemiljöer och parker – som vid Jarlaplan i Stockholm.
På Sweco arbetar över 200 konsulter med dagvatten som en resurs i samhället.
Vill du ha hjälp med hanteringen av dagvatten?
Visste du att…
- SMHI definierar skyfall som minst 50 mm nederbörd på en timme eller 1 mm per minut.
- Intensiva regn orsaker snabbt höga flöden i städer där hårdgjorda ytor gör att vattnet inte kan tas upp av marken. Resultatet blir översvämningar som kan skada fastigheter, infrastruktur och samhällsviktiga funktioner.
- Dagvatten är vatten som tillfälligt samlas på marken, till exempel regn- eller smältvatten från gator och tak. Om det inte tas om hand på rätt sätt kan dagvatten orsaka översvämningar och sprida föroreningar.
- Dagvatten- och skyfallsparker som den på Jarlaplan är exempel på blågrön infrastruktur.
